Формирование структуры модели

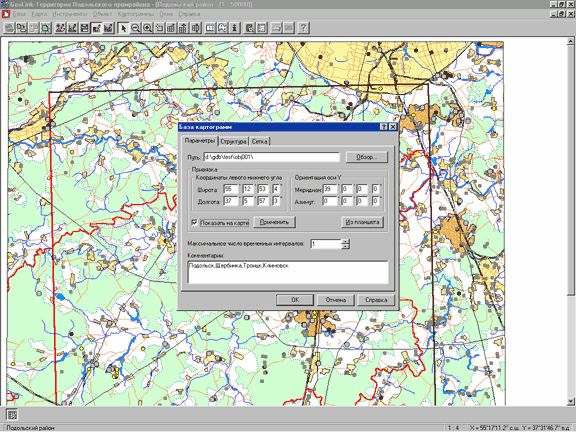

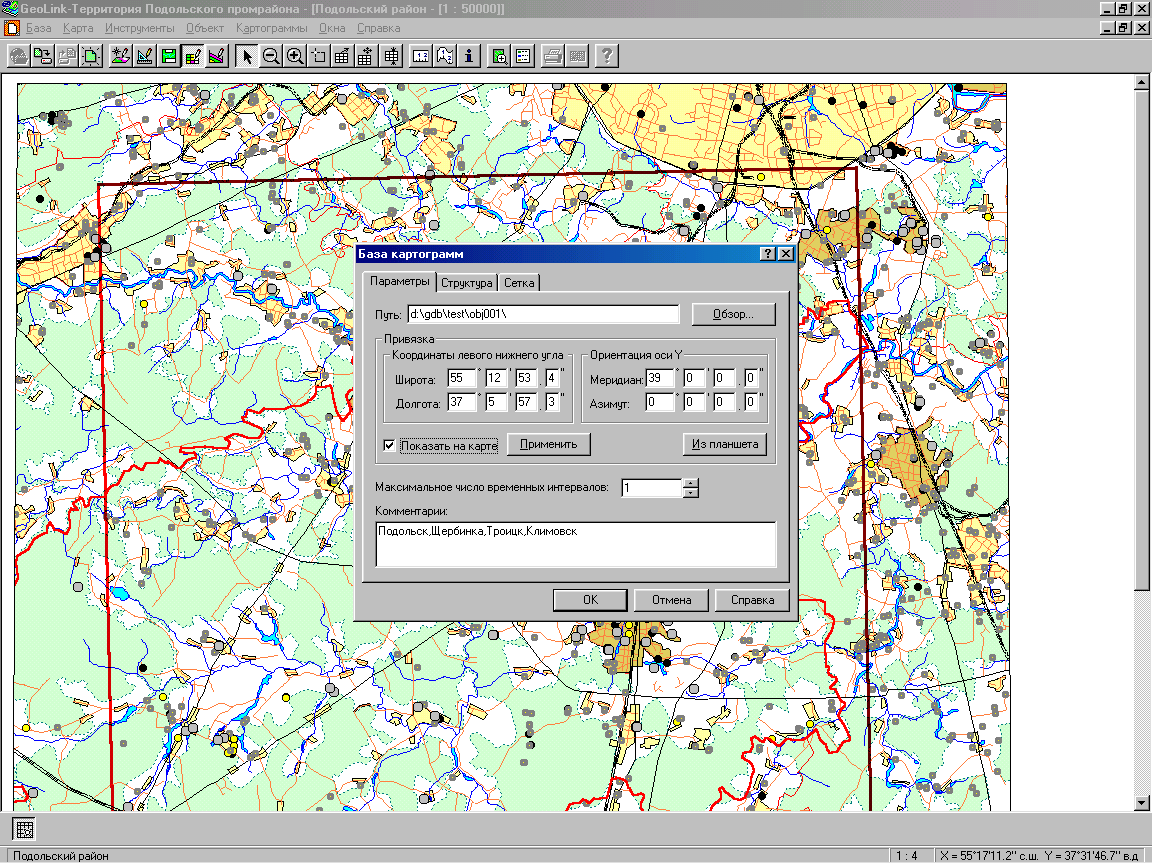

На следующем этапе технологического процесса ModInfo производится генерация (создание структуры) сеточной модели, и привязка ее к местности путем задания географических координат левого нижнего угла и азимута.

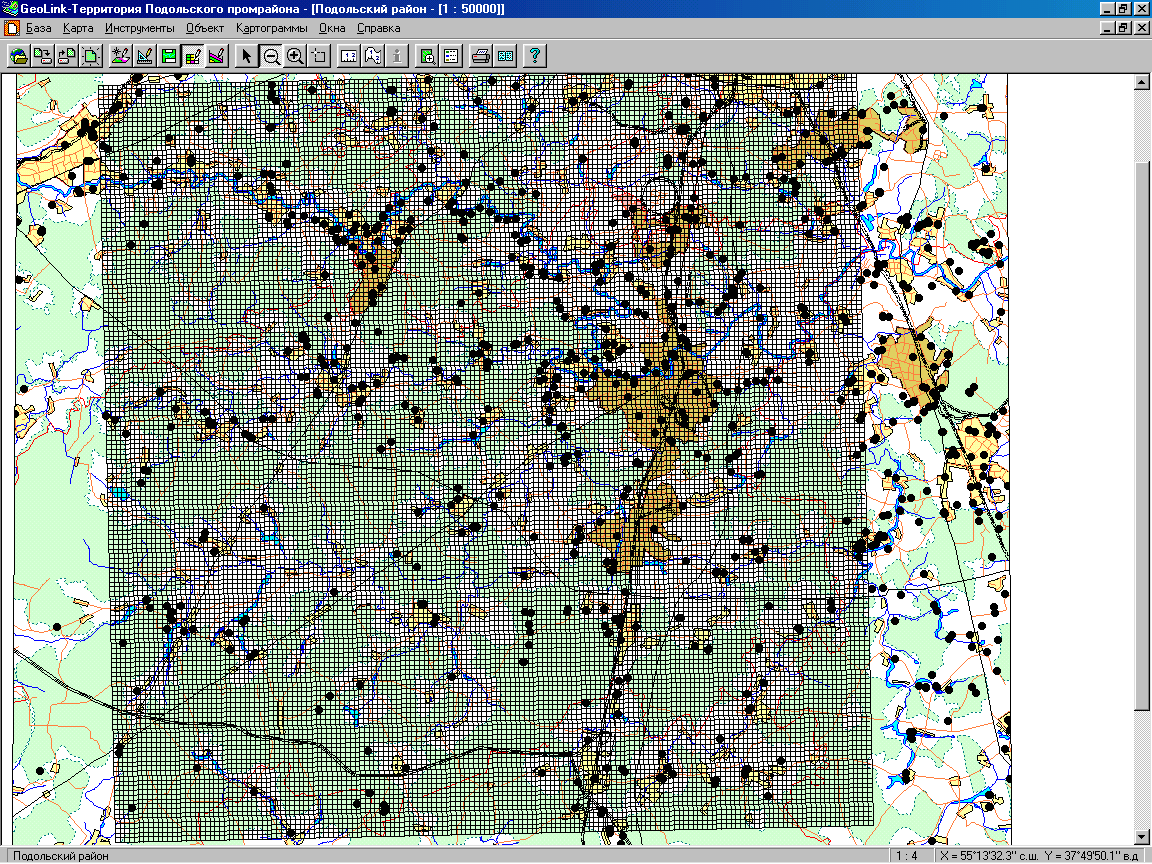

Сеточная модель (База Данных Обобщенной Информации - GDB) представляет собой разновидность базы графических данных, в которой хранимые параметры (характеристики) являются осредненными (или обобщенными) в пределах блоков регулярной/нерегулярной равномерной/неравномерной прямоугольной сетки. Для этого любая карта представляется в прямоугольной системе координат, а вводимая в базу характеристика приписывается всему блоку (или к центру блока). Каждый блок имеет декартовы координаты Х и У. Сформированная таким образом цифровая карта какого-либо параметра (характеристики) представляет собой двумерный массив.

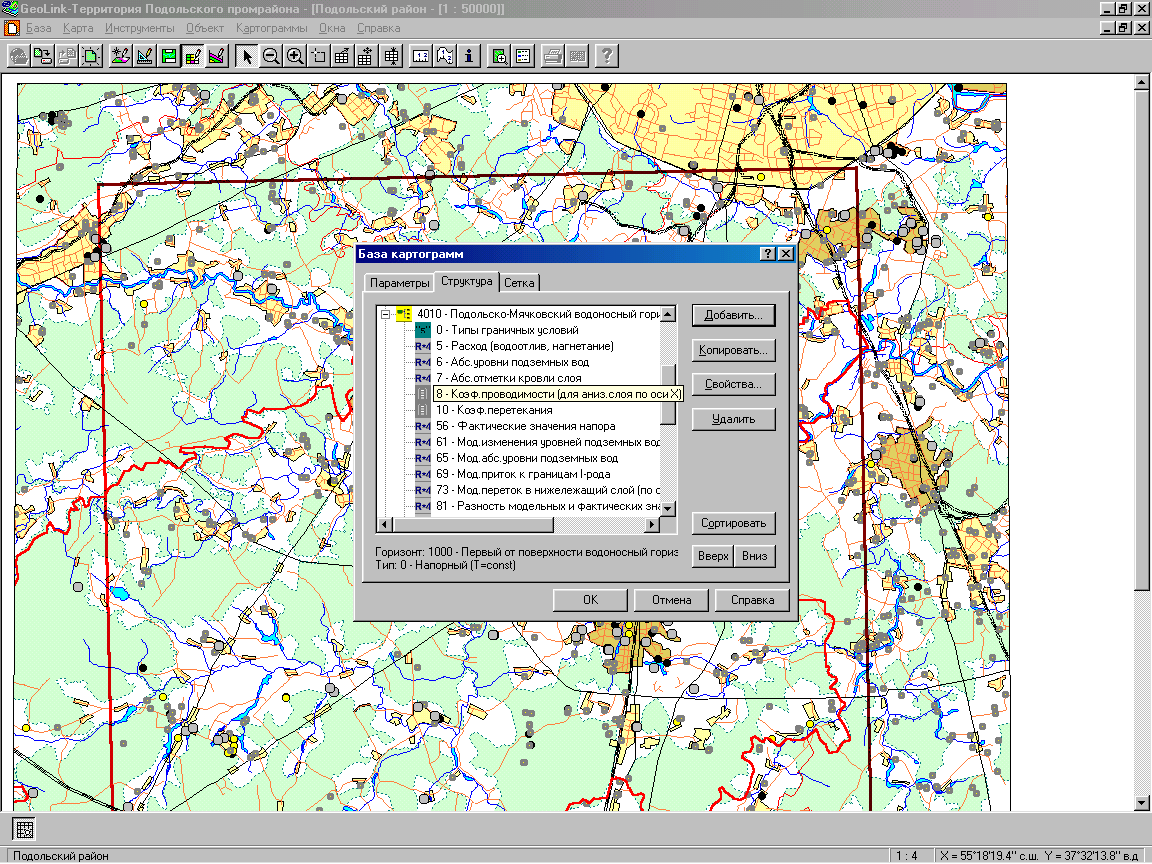

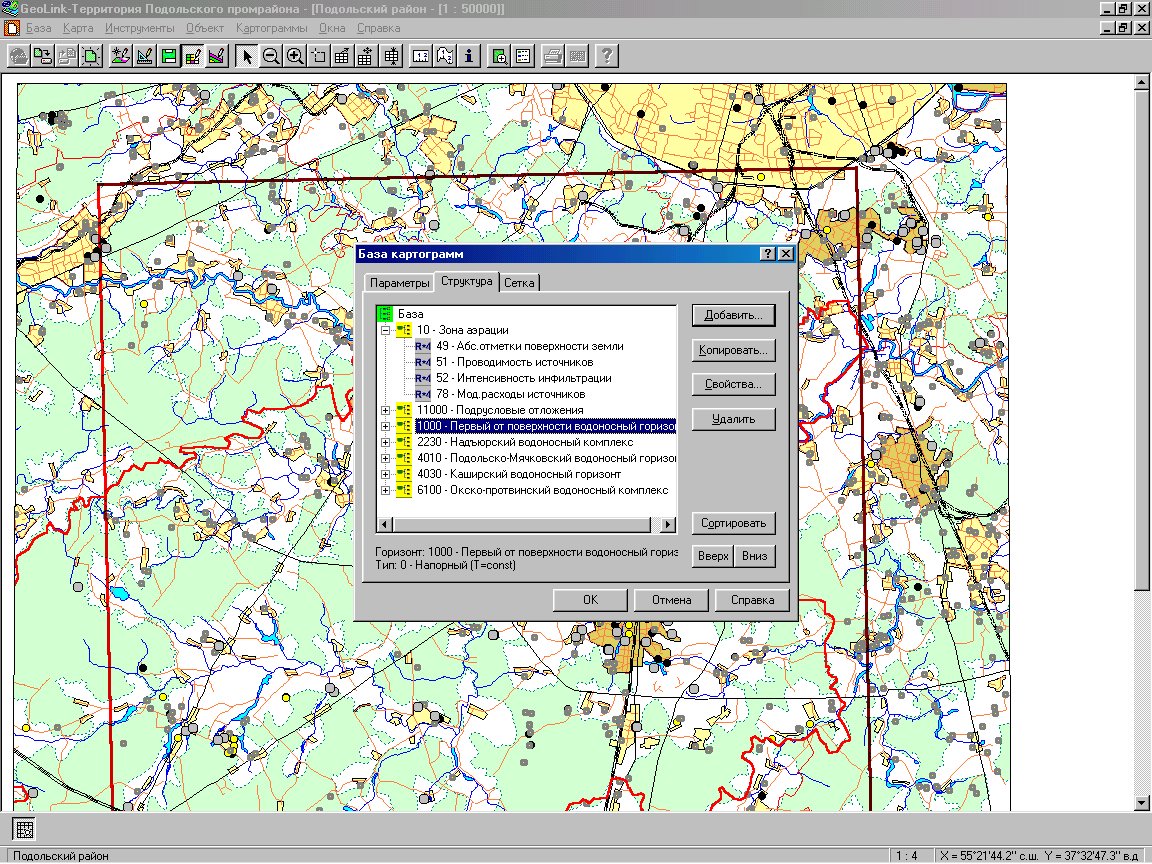

Цифровые карты группируются в GDB по слоям. Количество слоев в базе и их выделение задается для конкретной задачи с учетом принятой схематизации. Для каждого расчетного слоя задается необходимый для моделирования набор параметров (характеристик).
