Создание новой модели

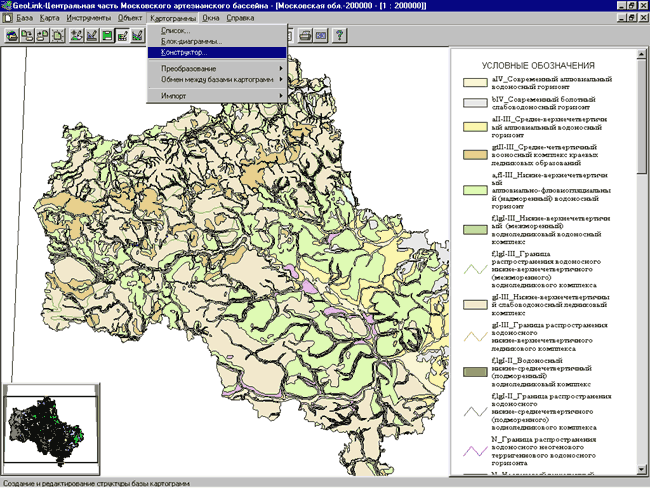

Создание новой модели начинается с определения пространственного положения схемы дискретизации, выполняемой Конструктором баз картограмм.
Создание новой модели начинается с определения пространственного положения схемы дискретизации, выполняемой Конструктором баз картограмм

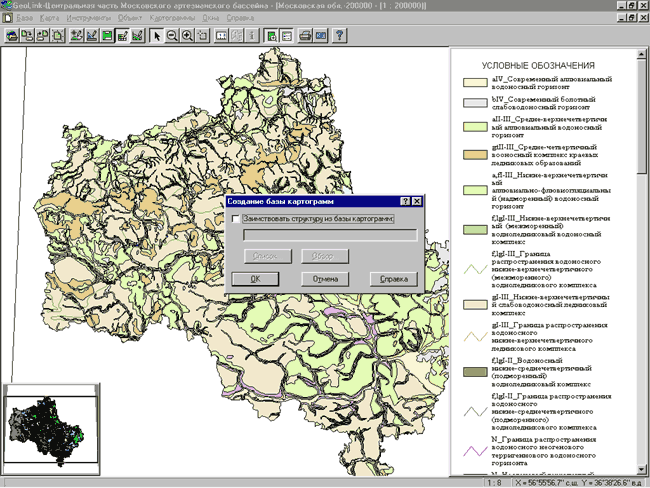

При создании новой модели возможно заимствование структуры любой из имеющихся моделей с целью ее модификации.
При создании новой модели возможно заимствование структуры любой из имеющихся моделей с целью ее модификации

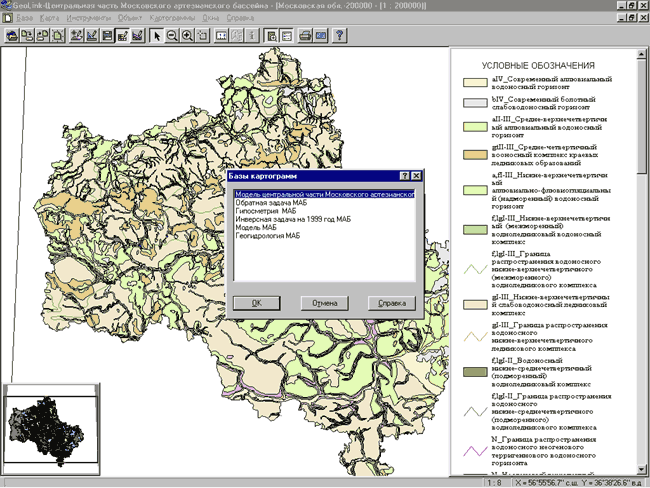

Выбирается модель, зарегистрированная в ГИС GeoLink.
Выбирается модель, зарегистрированная в ГИС GeoLink

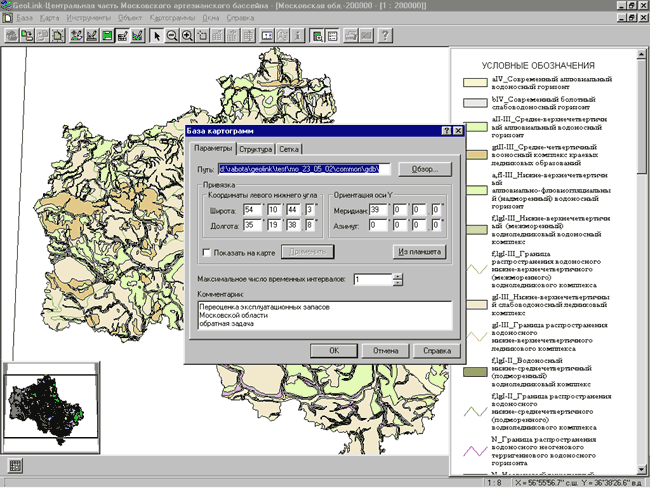

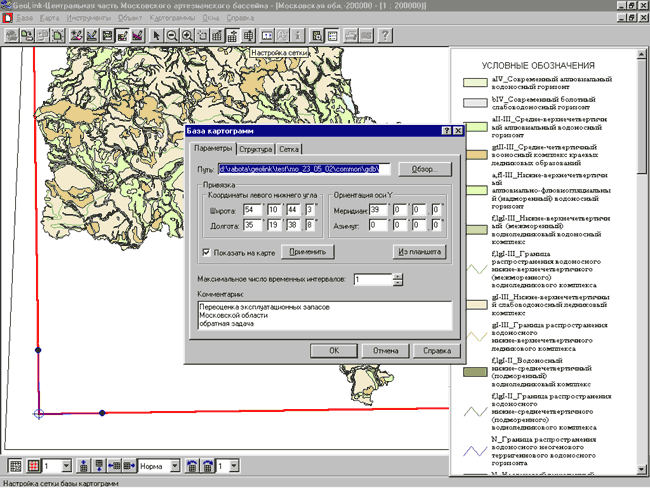

В диалоге параметров создаваемой базы картограмм показаны свойства выбранной модели. Все параметры создаваемой модели могут быть подвергнуты изменению.
В диалоге параметров создаваемой базы картограмм показаны свойства выбранной модели. Все параметры создаваемой модели могут быть подвергнуты изменению


При выборе галочки Показать на карте, выполняется визуализация пространственных границ модельной сетки с указанием точки привязки.
При выборе галочки Показать на карте, выполняется визуализация пространственных границ модельной сетки с указанием точки привязки

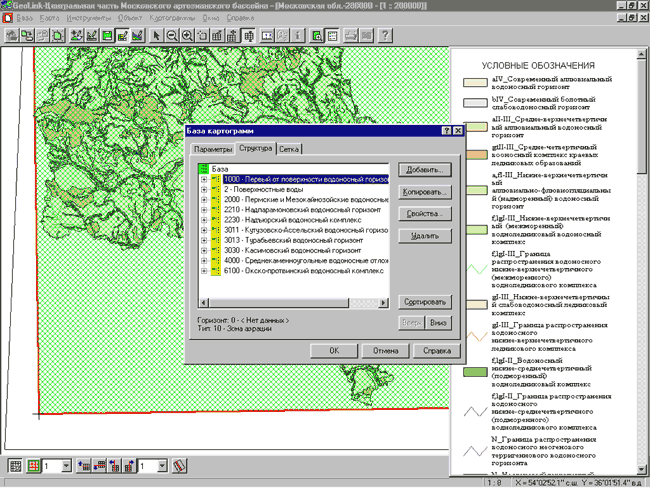

Вкладка Структура позволяет модифицировать, как иерархическую структуру выделенных при схематизации расчетных слоев. На карте штриховкой показана область модельной сетки, характеризуемая постоянными значениями пространственных шагов дискретизации по каждой оси сеточных координат.
Вкладка Структура позволяет модифицировать, как иерархическую структуру выделенных при схематизации расчетных слоев. На карте штриховкой показана область модельной сетки, характеризуемая постоянными значениями пространственных шагов дискретизации по каждой оси сеточных координат

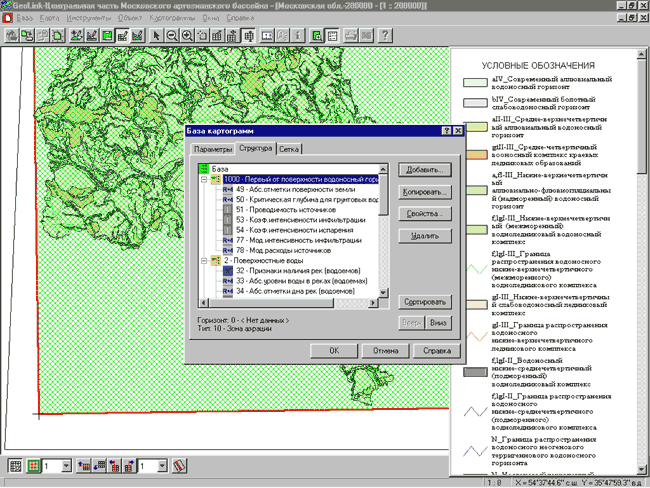

Вкладка Структура позволяет определить необходимые входные и расчетные параметры для каждого из выделенных при схематизации расчетных слоев.
Вкладка Структура позволяет определить необходимые входные и расчетные параметры для каждого из выделенных при схематизации расчетных слоев

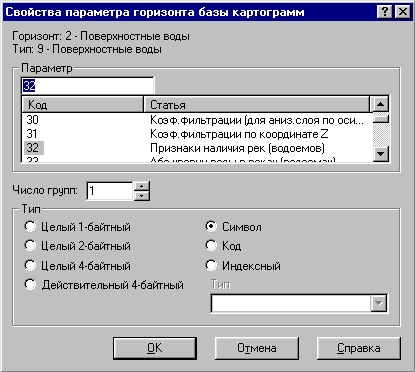

Каждый параметр модели может иметь различную легенду. Например, при известных границах зон, когда изменяются только значения параметра внутри каждой зоны, а сами границы являются постоянными, имеет смысл использовать индексный тип легенды.
Каждый параметр модели может иметь различную легенду. Например, при известных границах зон, когда изменяются только значения параметра внутри каждой зоны, а сами границы являются постоянными, имеет смысл использовать индексный тип легенды

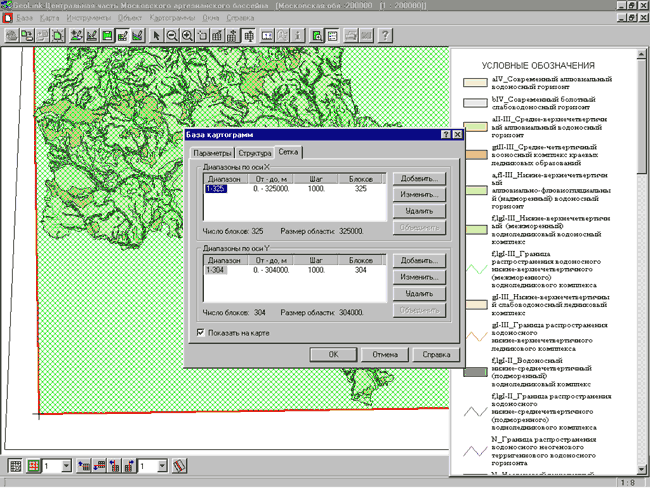

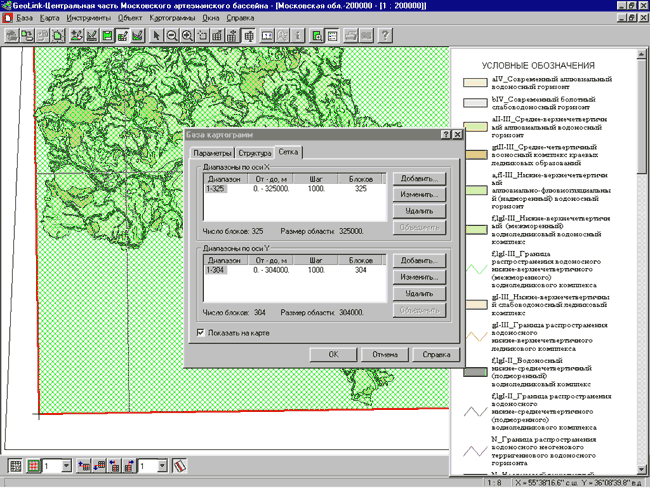

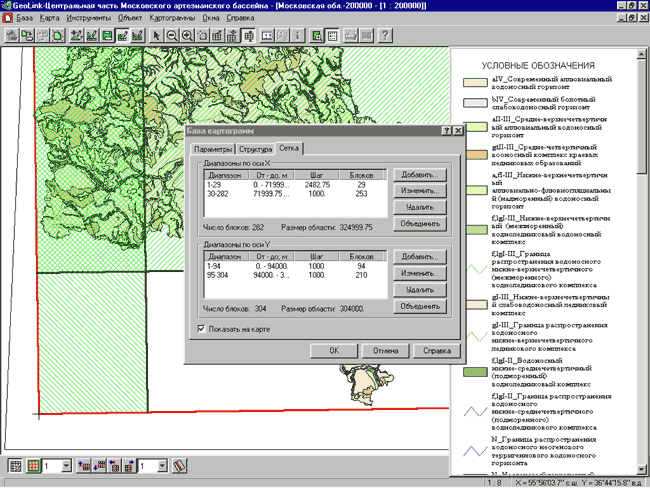

Вкладка Сетка позволяет определить схему пространственной дискретизации модельной области.
Вкладка Сетка позволяет определить схему пространственной дискретизации модельной области


При работе в диалоге параметров создаваемой базы возможно одновременное использование и панели инструментов. Например, изменение пространственных шагов модельной сетки удобно производить на фоне видимой картографической ситуации. Указав инструментом изменения пространственной дискретизации в соответствующую точку, можно выделить новый диапазон пространственных шагов.
При работе в диалоге параметров создаваемой базы возможно одновременное использование и панели инструментов. Например, изменение пространственных шагов модельной сетки удобно производить на фоне видимой картографической ситуации. Указав инструментом изменения пространственной дискретизации в соответствующую точку, можно выделить новый диапазон пространственных шагов

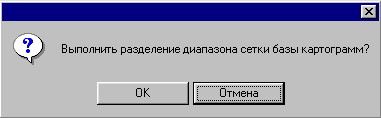

Разделение диапазона пространственных шагов требует подтверждения.
Разделение диапазона пространственных шагов требует подтверждения

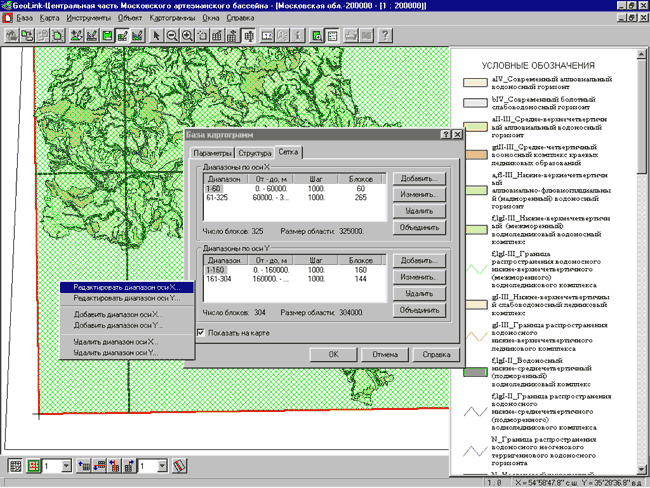

Подтвердив выделение нового диапазона, можно выполнить редактирование его параметров как во вкладке Сетка, так и по контекстному меню Конструктора баз картограмм.
Подтвердив выделение нового диапазона, можно выполнить редактирование его параметров как во вкладке Сетка, так и по контекстному меню Конструктора баз картограмм

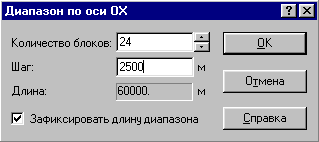

Для выделенного диапазона можно изменить как число шагов, так и их шаг - при этом протяженность диапазона определиться произведением числа шагов на величину самого шага.
Для выделенного диапазона можно изменить как число шагов, так и их шаг - при этом протяженность диапазона определиться произведением числа шагов на величину самого шага


В ряде случаев требуется при сохранении протяженности диапазона изменить только величину шага, когда число шагов определяется автоматически, или число шагов, величина которых определяется также автоматически Для этого служит галочка зафиксировать длину диапазона.
В ряде случаев требуется при сохранении протяженности диапазона изменить только величину шага, когда число шагов определяется автоматически, или число шагов, величина которых определяется также автоматически Для этого служит галочка зафиксировать длину диапазона

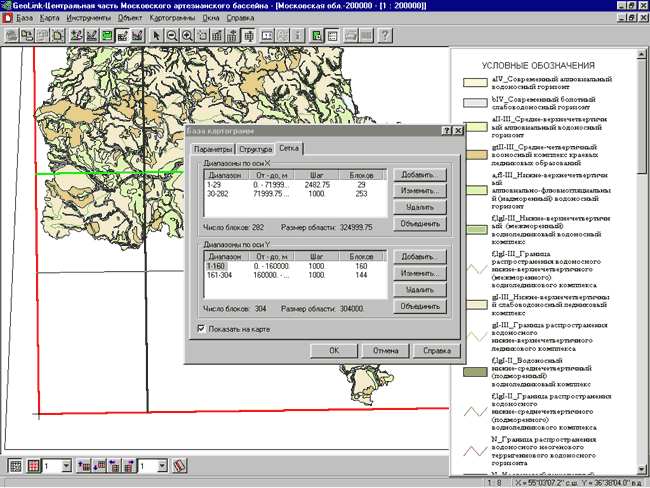

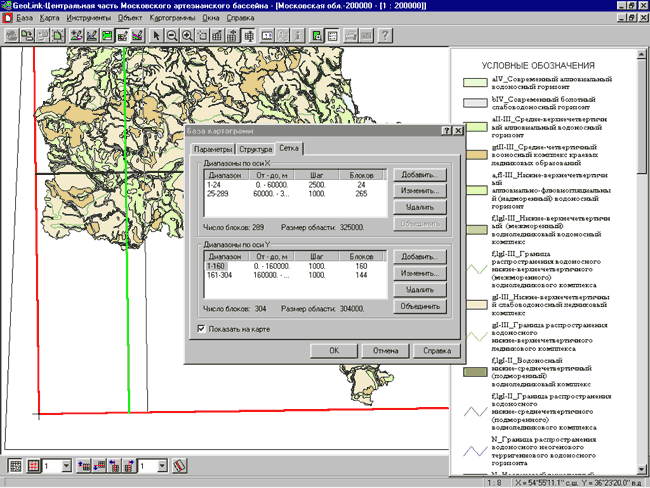

Границы выделенных диапазонов показываются на карте широкими линиями.
Границы выделенных диапазонов показываются на карте широкими линиями




Выделенные диапазоны можно объединять. При объединении необходимо выбрать или задать единую величину шага.
Выделенные диапазоны можно объединять. При объединении необходимо выбрать или задать единую величину шага

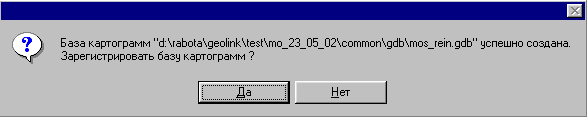

После построения новой модельной базы картограмм предлагается автоматическое выполнение процедуры ее регистрации в ГИС GeoLink.
После построения новой модельной базы картограмм предлагается автоматическое выполнение процедуры ее регистрации в ГИС GeoLink
